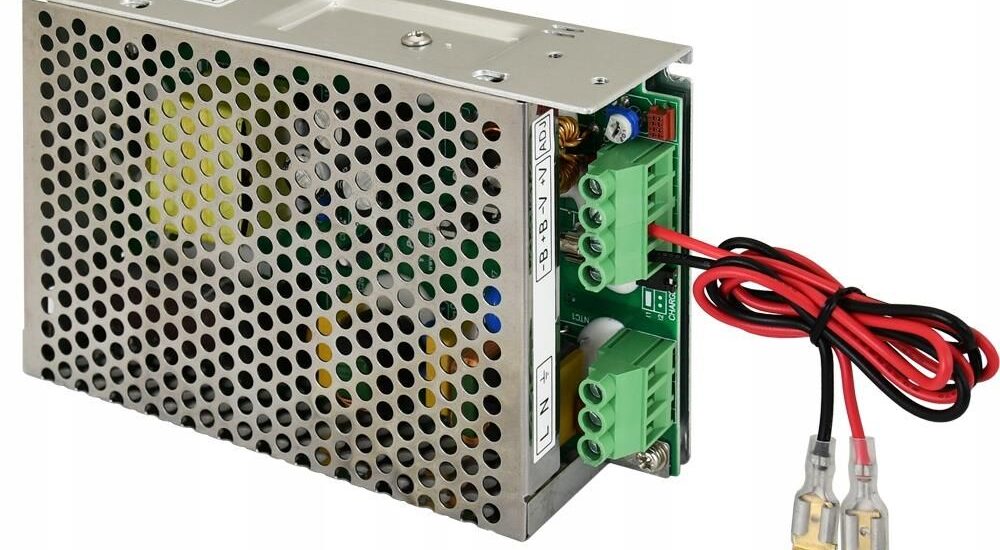

Pulsar Zasilacz buforowy PSB-24V3A – stabilne 24 V DC także podczas zaniku zasilania
Jeśli Twoje urządzenia wymagają ciągłości pracy, rozwiązaniem wartym uwagi jest Pulsar Zasilacz buforowy PSB-24V3A 24V 3A 75W (PSB24V3A). To zasilacz buforowy marki Pulsar, zaprojektowany tak, aby utrzymywać stabilne napięcie w instalacjach, w których nawet krótka przerwa może oznaczać problem. Model PSB-24V3A pracuje w systemie buforowym i w razie zaniku napięcia sieciowego przełącza się natychmiast na zasilanie z akumulatora.
Producent przewidział typowe zastosowania dla zasilaczy buforowych 24 V DC: zasilanie urządzeń wymagających stabilizacji, a także ładowanie akumulatora w układzie awaryjnym. Dzięki temu zasilacz pomaga utrzymać ciągłość działania systemów, w których liczy się każda sekunda.
Jak działa tryb buforowy i jakie napięcia oferuje?
W przypadku pracy buforowej zasilacz dostarcza napięcie wyjściowe z zakresu 22 V ÷ 27,6 V DC. W trybie bateryjnym (praca z akumulatora) zakres wynosi 19 V ÷ 27,6 V DC. Taka konstrukcja pozwala dopasować warunki pracy do sytuacji z sieci i awaryjnej, a jednocześnie zachować wymaganą stabilność.
Zakres regulacji napięcia wyjściowego to 27 ÷ 28,8 V DC, co daje możliwość dopasowania parametrów do instalacji. Dodatkowo napięcie tętnienia zostało ograniczone do 100 mV p-p max, co jest istotne przy zasilaniu urządzeń wrażliwych na wahania.
Prąd wyjściowy, ładowanie akumulatora i sumaryczne obciążenie
Pulsar PSB-24V3A zapewnia prąd wyjściowy w konfiguracji zależnej od trybu: 3 A + 0,5 A ładowanie akumulatora lub 2,5 A + 1 A ładowanie akumulatora. Oznacza to, że zasilacz może równocześnie zasilać odbiorniki oraz prowadzić ładowanie, a użytkownik ma możliwość dostosowania proporcji obciążenia i ładowania.
Producent podaje, że sumaryczny prąd odbiorników + akumulator wynosi max. 3,5 A. W praktyce warto uwzględnić ten limit podczas doboru akumulatora i planowania obciążenia instalacji, aby zapewnić bezpieczną pracę.
- Ładowanie akumulatora odbywa się prądem 0,5 A lub 1 A przełączanym zworką.
- W trybie buforowym zasilacz utrzymuje gotowość systemu dzięki pracy ciągłej na napięciu z sieci.
Sprawność, pobór mocy i zasilanie wejściowe
Zasilacz jest zasilany z sieci ~ 200–240 V AC, przy częstotliwości 50/60 Hz. Producent określa prąd rozruchowy na poziomie 40 A, co jest typową informacją przy uruchamianiu urządzeń w instalacjach z zabezpieczeniami.
Moc zasilacza to 86 W, a sprawność wynosi 90%. Dzięki temu PSB-24V3A efektywnie przekształca energię, co ma znaczenie szczególnie wtedy, gdy zasilacz pracuje przez długi czas w trybie ciągłym.
W danych technicznych uwzględniono także pobór prądu na potrzeby własne zasilacza podczas pracy buforowej: ok. 10 mA.
Zabezpieczenia i sygnalizacja pracy – bezpieczeństwo w praktyce
Jednym z kluczowych atutów modelu Pulsar PSB-24V3A jest rozbudowany zestaw zabezpieczeń. Producent przewidział ochronę przed typowymi awariami w instalacjach zasilania DC, w tym sytuacjami związanymi z nieprawidłowym podłączeniem i przeciążeniem.
Zabezpieczenia obejmują m.in. SCP (przeciwzwarciowe, elektroniczne, automatyczny powrót), OVP (nadnapięciowe) oraz OLP (przeciążeniowe). Dodatkowo w obwodzie akumulatora zastosowano ochronę bezpiecznikiem topikowym T6,3A.
W zakresie przepięć zastosowano warystory, a ochrona nadnapięciowa OVP działa przy przekroczeniu >37 V – zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.
Producent przewidział też optyczną sygnalizację pracy: LED zielona informuje o obecności napięcia AC. W wyposażeniu opcjonalnym dostępny jest zestaw sygnalizacji optycznej LED PKAZ168.
Warunki pracy i wykonanie – gdzie zainstalować?
Zasilacz przeznaczony jest do pracy w II klasie środowiskowej. Producent określa temperaturę pracy w zakresie -10°C ÷ 40°C oraz wilgotność względną 20–90% (bez kondensacji). To ważne przy doborze miejsca montażu, szczególnie w pomieszczeniach o zmiennych warunkach.
Klasa ochronności przeciwporażeniowej to I (pierwsza), co oznacza, że wymaga przewodu ochronnego. Wymiary urządzenia to 159 × 98 × 42 (W×H×D) , a waga netto/brutto wynosi 0,41 kg / 0,45 kg.
| Parametr | Wartość |
|---|---|
| Nazwa / model | Pulsar Zasilacz buforowy PSB-24V3A 24V 3A 75W (PSB24V3A) |
| SKU | e4c4a1696786 |
| Cena | 119.57 zł |
| Zasilanie wejściowe | ~ 200–240 V AC, 1 A, 50/60 Hz |
| Moc zasilacza | 86 W |
| Sprawność | 90% |
| Napięcie wyjściowe (ustawienia fabryczne) | 22 V ÷ 27,6 V DC – praca buforowa; 19 V ÷ 27,6 V DC – praca bateryjna |
| Zakres regulacji napięcia wyjściowego | 27 ÷ 28,8 V DC |
| Napięcie tętnienia | 100 mV p-p max |
| Prąd wyjściowy (odbiorniki + ładowanie) | 3 A + 0,5 A ładowanie akumulatora lub 2,5 A + 1 A ładowanie akumulatora |
| Sumaryczny prąd (odbiorniki + akumulator) | max. 3,5 A |
| Prąd ładowania akumulatora | 0,5 A lub 1 A (przełączany zworką) |
| Ochrona przed zwarciem (SCP) | elektroniczna, automatyczny powrót |
| Zabezpieczenie przeciążeniowe (OLP) | 105–150% mocy zasilacza, automatyczny powrót |
| Zabezpieczenie w obwodzie akumulatora | bezpiecznik topikowy T6,3A |
| Zabezpieczenie przepięciowe | warystory |
| Zabezpieczenie nadnapięciowe (OVP) | >37 V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.) |
| UVP – odłączenie akumulatora | U < 19 V (±5%) – odłączenie zacisku akumulatora |
| Sygnalizacja optyczna | tak; LED zielona – obecność napięcia AC |
| Temperatura pracy | -10°C ÷ 40°C |
| Wilgotność | 20–90% (bez kondensacji) |
| Wymiary | 159 × 98 × 42 (W×H×D) |
| Waga netto/brutto | 0,41 kg / 0,45 kg |
| Klasa ochronności | I (pierwsza) – wymaga przewodu ochronnego |
Złącza, okablowanie i to, co dostajesz w komplecie
W modelu PSB-24V3A producent przewidział złącza do podłączenia płyty elektroniki (I/O PCB) o przekroju 0,5–2,5 mm² (AWG 26–12). Dla sygnalizacji wyjściowej zastosowano gniazdo micromatch 4-pin, co ułatwia integrację z instalacją.
W zestawie znajdują się kable do podłączenia akumulatorów 6,3F (45 cm) z nasuwkami kątowymi ML062 (otwór 5,2 mm). To praktyczny element montażu, zwłaszcza gdy zależy Ci na szybkim uruchomieniu systemu.
Warto też pamiętać, że na innych aukcjach oferowane są akumulatory do zasilaczy buforowych, co może ułatwić skompletowanie całego zestawu pod konkretną aplikację.
Wykorzystanie w systemach, gdzie liczy się niezawodność
Zasilacz buforowy Pulsar sprawdza się wtedy, gdy urządzenia wymagają stabilnego napięcia 24 V DC (+/-15%) i gdy potrzebne jest natychmiastowe przełączenie na zasilanie akumulatorowe po zaniku napięcia sieci. Taki scenariusz jest szczególnie istotny w instalacjach, w których przerwa w pracy może zaburzyć działanie systemu lub generować ryzyko.
Jeżeli tworzysz lub modernizujesz zasilanie awaryjne, model Pulsar Zasilacz buforowy PSB-24V3A 24V 3A 75W (PSB24V3A) pozwala połączyć funkcję zasilania i ładowania w jednym urządzeniu, z czytelną sygnalizacją LED oraz wieloma warstwami ochrony.
