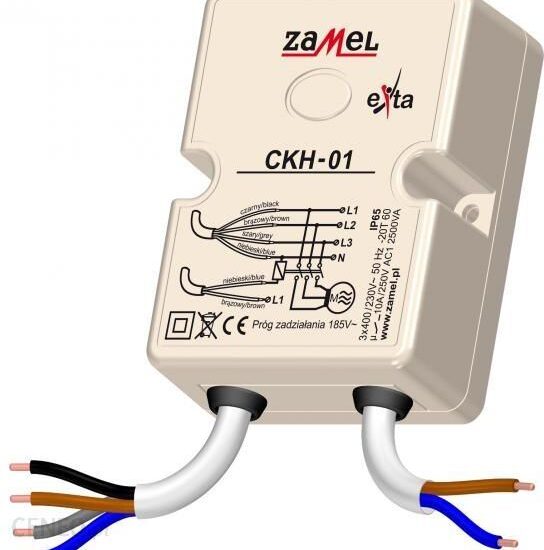

zamel Czujnik kolejności faz 230V/400V IP65 typ: CKH-01 – po co właściwie?
Gdy w instalacji pracują urządzenia zasilane z sieci trójfazowej, nawet drobne nieprawidłowości w parametrach faz mogą skończyć się kosztowną awarią. zamel Czujnik kolejności faz 230V/400V IP65 typ: CKH-01 został zaprojektowany jako element ochronny, który monitoruje warunki zasilania i reaguje wtedy, gdy pojawia się ryzyko uszkodzenia podłączonych odbiorników.
CKH-01 reaguje m.in. na złą kolejność faz, zanik napięcia fazowego oraz asymetrię napięć. Dzięki zastosowaniu układu z opóźnieniem wyłączenia i histerezą, urządzenie ogranicza niepożądane, częste przełączanie w trakcie krótkotrwałych wahań.
Jak działa CKH-01 w praktyce?
W czujniku kolejności faz CKH-01 wartość progowa napięcia zadziałania została ustawiona na 185 V i nie jest regulowana przez użytkownika. To istotne, bo użytkownik nie „dostraja” działania urządzenia – praca odbywa się w oparciu o fabrycznie dobrany próg.
Układ zasilany jest z fazy L1. Zabezpieczenie nie obejmuje jednak sytuacji, w której występuje symetryczny spadek napięcia. W praktyce oznacza to, że CKH-01 skupia się na typowych problemach z jakością zasilania, które realnie wpływają na pracę silników i innych odbiorników trójfazowych.
Producent przewidział również odporność na krótkotrwałe wahania. Opóźnienie wyłączenia oraz histereza napięciowa sprawiają, że układ jest mniej wrażliwy na chwilowe skoki, które mogłyby powodować niepotrzebne zadziałanie.
Najważniejsze cechy, które docenisz w instalacji
CKH-01 to rozwiązanie stworzone do ochrony urządzeń zasilanych z sieci trójfazowej. Zamiast polegać na „domyślnych” reakcjach zabezpieczeń w rozdzielnicy, dostajesz czujnik, który ma jasno określone zadania i parametry działania.
- Zabezpieczenie przed złą kolejnością faz oraz zabezpieczenie przed zanikiem fazy
- Kontrola asymetrii napięć (próg zadziałania: 185 V) i ograniczenie częstych przełączeń dzięki opóźnieniu oraz histerezie
Dodatkowym atutem jest hermetyczna obudowa IP65, dzięki której urządzenie lepiej znosi warunki montażu narażone na wilgoć i pył. Producent przewidział także osobne wyprowadzenie dla zacisków wyjściowych przekaźnika – ułatwia to podłączenie i organizację okablowania.
Dane techniczne zamel CKH-01
Poniżej znajdziesz wszystkie kluczowe parametry, które pomagają dobrać czujnik do konkretnej aplikacji. zamel Czujnik kolejności faz 230V/400V IP65 typ: CKH-01 jest produkowany przez ZAMEL i występuje jako model CKH-01.
| Parametr | Wartość |
|---|---|
| Producent / typ | ZAMEL / CKH-01 |
| Znamionowe napięcie zasilania | 230/400 V AC |
| Rodzaj napięcia sterowania | AC |
| Zakres pomiarowy napięcia | 185/185 V |
| Próg napięcia zadziałania | 185 V (bez regulacji przez użytkownika) |
| Zakres pracy temperatury | -20/60 °C |
| Stopień ochrony obudowy | IP65 |
| Wyjście | 1 styk przełączny (przekaźnik) |
| Liczba styków przełącznych | 1 |
| Zaciski zasilania | L1 (czarny), N (niebieski) |
| Parametry styków przekaźnika | 1NO – 10 A / 250 V AC; 1 2500 VA |
| Częstotliwość znamionowa | 50/60 Hz |
| Histereza napięciowa | 10 V |
| Opóźnienie wyłączenia (przy podaniu zasilania) | maks. 10 s |
| Minimalna regulowana zwłoka czasowa (przy podaniu zasilania) | 5 s |
| Maksymalna dozwolona zwłoka czasowa (przy zaniku zasilania) | 5 s |
| Minimalna regulowana zwłoka czasowa (przy zaniku zasilania) | 1 s |
| Wymiary (szer. / wys. / głęb.) | 56 mm / 69 mm / 27 mm |
| Waga | 98 g |
Kiedy CKH-01 sprawdza się najlepiej?
Ten czujnik kolejności faz jest szczególnie przydatny wszędzie tam, gdzie trójfazowe zasilanie zasila wrażliwe elementy wykonawcze, takie jak silniki. Gdy pojawia się zła kolejność faz lub dochodzi do zaniku napięcia fazowego, CKH-01 pomaga zminimalizować ryzyko uszkodzeń.
Warto też zwrócić uwagę na sposób pracy układu: opóźnienie wyłączenia oraz histereza sprawiają, że urządzenie jest bardziej odporne na krótkotrwałe spadki napięcia i wahania, które mogłyby powodować niepotrzebne przełączenia.
Jeśli szukasz elementu do ochrony instalacji trójfazowej w trudniejszych warunkach montażu, IP65 i solidna obudowa CKH-01 są dodatkowym argumentem. W ofercie produkt występuje w cenie 40,8 zł, a jego SKU to 643e4a9b7cbc.
